Industrielle Niettechnik in der Produktion
UNSerE EXPERTISe
Durch den Einsatz qualitativ hochwertiger Komponenten und der hohen Produktionstiefe unserer vielseitigen mechanischen Fertigung liefern wir nur beste Qualität. Beleg hierfür sind die außergewöhnliche Langlebigkeit unserer Produkte sowie langjährige Kundenbeziehungen.
Radial-Punktnieten
Der Nietstempel beschreibt eine
Hypozykloid-Bewegung.
GBA-Taumelnieten
Der Nietstempel wird durch eine Kreisbewegung angetrieben.
Stauchnieten
Die Verformung erfolgt ohne Rotationsbewegung.
Fügen
Ebenfalls mittels axialer Kraft werden zwei Bauteile maßgenau ineinander eingebracht.
Rollieren
Rollierköpfe dienen dem Einrollen von Lagern in Gehäusen und erfüllen besondere Anforderungen bezüglich Festigkeit, Dichtheit und Spanfreiheit.
Buchsen
Hierbei werden Gleitlagerbuchsen durch axiale Kraft eingebracht und gebördelt.

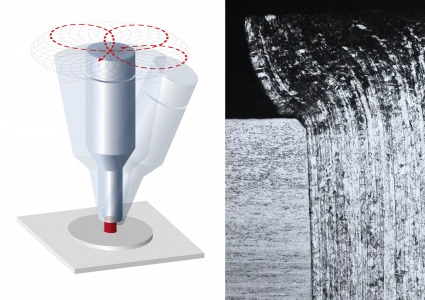

Radial-Punktnieten
Der Nietstempel beschreibt eine Hypozykloid-Bewegung. Er wechselt permanent zwischen senkrechter Stellung und maximalem Auslenkwinkel. Die dabei entstehende Punktberührung staucht das Nietmaterial in der Tiefe und formt es von innen nach außen zu einem stabilen Schließkopf.
Anwendungen:
- Vollniete
- Nicht runde Niete
- Kleine Schälnietungen

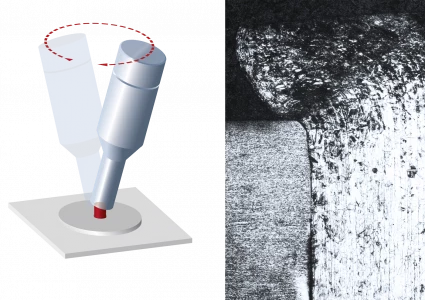

GBA-Taumelnieten
Der Nietstempel wird durch eine Kreisbewegung angetrieben und rotiert so mit einem konstanten Anstellwinkel. Die dadurch erzeugte walkende Materialverformung erfordert eine sehr gute Teilefixierung.
Anwendungen:
- Hohlniete
- Kelchungen
- Große Schälnietungen

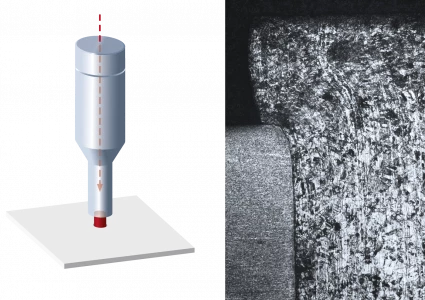

Stauchnieten
Die Verformung erfolgt ohne Rotationsbewegung. Durch eine hohe axiale Kraft wird die Teilebohrung gut ausgefüllt und ein großer Lochleibungsdruck auch in der Tiefe erzeugt.
Anwendung:
- Nietungen mit Vollnieten und großer Scherbeanspruchung
Fügen
Ebenfalls mittels axialer Kraft werden zwei Bauteile maßgenau ineinander eingebracht. Dadurch wird sowohl der Lochleibungsdruck als auch eine plastische Materialverformung erreicht.
Anwendungen:
- Lager in Lagersitze
- Passstifte
- Einpressmuttern oder -schrauben.

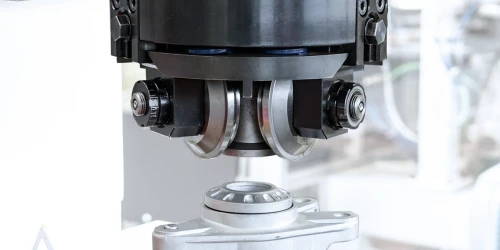

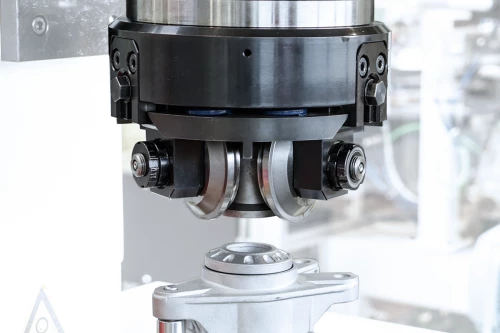

Rollieren
Rollierköpfe dienen dem Einrollen von Lagern in Gehäusen und erfüllen besondere Anforderungen bezüglich Festigkeit, Dichtheit und Spanfreiheit.
Die Materialverformung erfolgt durch mehrfaches Überrollen. Je nach Anwendung werden dabei axiale oder/ und radiale Verformungsvorgänge schonend und spanfrei kombiniert.
Anwendungen:
- Fixierung von Lagern
- Fixierung von Einbauten in Gehäusen
- Verengen von Rohren

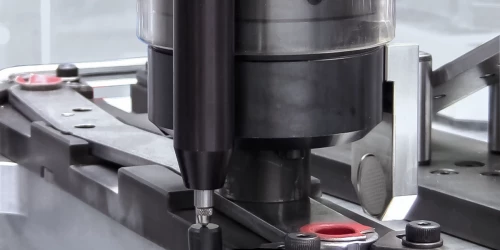

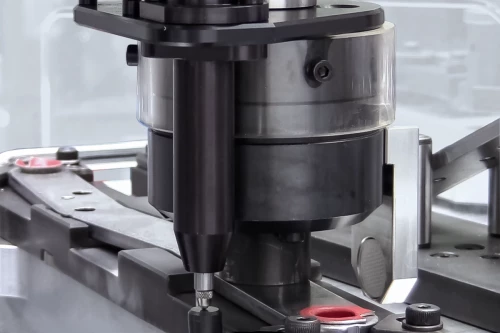

Buchsen
Hierbei werden Gleitlagerbuchsen durch axiale Kraft eingebracht und gebördelt. Das Bördeln der Buchsen kann, je nach Beschaffenheit und Anforderung, in einem oder mehreren Zügen erfolgen.
Um eine hohe, konstante Qualität und einen gleichen Drehmomentverlauf der fertigen Lager zu erreichen, wird die Buchse abschließend in Durchmesser und Höhe kalibriert.
Anwendungen:
- Gleitlagersitz in Mehrgelenken
- Stahlrückenbuchsen und Gewebebuchsen
- Beschichtete und unbeschichtete Lagerbuchsen
