NM2-G
PRODUKT
Ihre Vorteile auf einen Blick
VARiante: 6KN & PT23
- Modularer, kompakter und robuster Maschinenaufbau
- Höhenverstellbarer Maschinenkörper für eine ergonomische Anpassung
- Mechanisch einstellbarer Nietspindelhub
- Maschinentisch mit Zentrierbohrung und T-Nut zur flexiblen Werkstückaufnahme
- Sichere Zweihandbetätigung direkt am Maschinentisch
- Ideal für industrielle Kleinserien bis hin zur Massenfertigung
- Auch für Versuche, Prozessoptimierungen und Vorserien in Laboren und Entwicklungszentren geeignet
Mit ihrer robusten Konstruktion, der flexiblen Einstellbarkeit und der komfortablen Bedienung ist diese Bauform die ideale Lösung für manuelle Nietarbeitsplätze mit geringem Automatisierungsbedarf – von der Produktentwicklung bis zur zuverlässigen Serienfertigung.
Mit ihrer platzsparenden und stabilen Maschinenbauweise lässt sich die Nietmaschine unkompliziert in bestehende Arbeitsbereiche integrieren und bietet gleichzeitig eine zuverlässige Grundlage für vielfältige industrielle Anwendungen.
Für maximale Flexibilität sorgt die variable Anpassung der Maschinenhöhe, durch die sich unterschiedliche Werkstückgrößen, Werkzeuge und Vorrichtungen komfortabel auf den jeweiligen Fertigungsprozess abstimmen lassen.
Eine präzise Abstimmung des Arbeitshubs ermöglicht es, die Nietspindel exakt an verschiedene Bauteile und Bearbeitungsaufgaben anzupassen und dadurch gleichbleibend hochwertige Prozessergebnisse zu erzielen.
Die flexible Gestaltung der Werkstückaufnahme bietet durch Zentrierbohrung und T-Nut zahlreiche Möglichkeiten, Werkstücke, Werkzeuge und kundenspezifische Vorrichtungen sicher und passgenau zu positionieren.
Direkt am Maschinentisch gewährleistet die sichere und ergonomische Bedienung eine kontrollierte Auslösung des Nietvorgangs und unterstützt damit einen komfortablen, effizienten und klar strukturierten Arbeitsablauf.
- Radial-Punktnietmaschine
- Radial-Punktnietmaschine mit Stauch- und Fügefunktion
- GBA-Taumelnietmaschine
- Optional mit elektrischer Steuerung
- Mit und ohne Messsystem
| Nietdurchmesser (Rm=370 N/mm²) | 2 - 6 mm |
| Nietkraft max. | 6 kN |
| Spindelhub max. | 30 mm |
| Arbeitsdruck | 1 - 6 bar pn. |
| Nietmotor 230/400V 50 Hz | 0,74 kW |
| Doppelhubvolumen max. | 0,7 l |
| Gewicht ca. | 170 kg |
| Arbeitsbereich (Höhe) | 2,5 - 212,5 mm / 19,5 - 229,5 mm |
| Ausladung | 170 mm |
| Aufspannfläche | 320 x 290 mm |
| Nietstempeldurchmesser | 14 mm / 10 mm |
| Nietstempellängen | 40 -170 mm / 40 - 120 mm |
FMW Friedrich Steuerungen
Volle Kontrolle über den Nietprozess

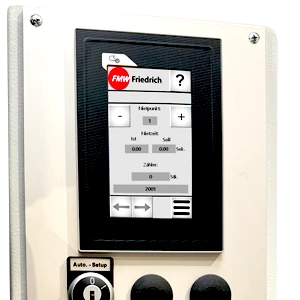

FMW Friedrich Basic Control PT23
Druck-/Zeit-Steuerung
Zubehör und Erweiterungen
FMW Friedrich LEISTUNGSSPREKTRUM für Nietmaschinen und Nieteinheiten
Das abgestimmte Zubehörprogramm erweitert die Einsatzmöglichkeiten der Basiseinheit und sorgt für eine wirtschaftliche, flexible und zukunftssichere Umsetzung Ihrer Nietanwendungen.
Neben der Integration in Anlagen und Produktionslinien ist unsere Basiseinheit in Form einer kompletten Maschine auch als individueller Einzelarbeitsplatz erhältlich.
Diese Lösung bietet eine sofort einsatzbereite, ergonomische Arbeitsstation für manuelle oder teilautomatisierte Nietanwendungen und sorgt für höchste Prozesssicherheit sowie eine effiziente Arbeitsweise.
